中控系統是指對聲、光、電等各種設備進行集中控制的設備。它應用于多媒體展廳、多功能會議廳、智能化家庭等。用戶可用按鈕式控制面板、計算機顯示器、觸摸屏和無線遙控等設備，通過計算機和中央控制系統軟件控制投影機、展示臺、影碟機、錄像機、卡座、功放、話筒、計算機、筆記本、電動屏幕、電動窗簾、燈光等設備。

常用的多媒體設備一般都可以通過這些途徑來獲得控制。另外，中控主機可以接駁多種周邊控制設備，如電源管理器、調光器、DXM512燈光重演器、數字音頻處理器等等，有了這些周邊控制設備，中控就可以輕松地控制燈光及設備電源的開關、電腦搖頭燈的各種變光擺動、多通道音頻信號的切換及調節音量大小。當外圍設備較多或者樓層跨度較大時，通常在每一個樓層都放置一臺中控主機，主機與主機之間通過雙向RS232互相連接，這樣即使控制距離超過了無線觸摸屏的控制范圍，我們的智能中控主機也可以輕松應對。

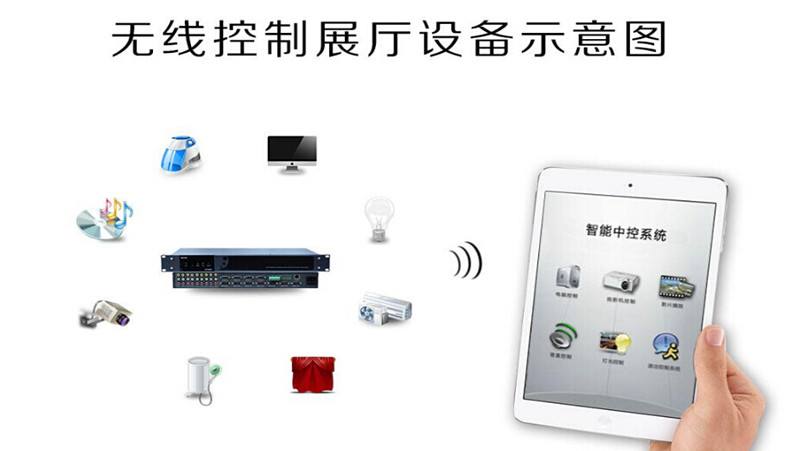

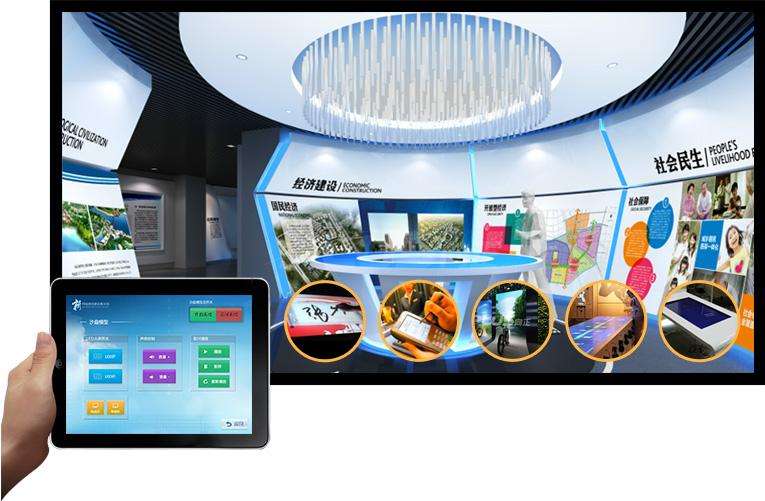

一般情況下，每個展廳都會有一套中控程序，手持iPad進行電腦、投影等的開關機，燈光的控制以及影片播放暫停。所有的投影機、電腦通過交換機連接成一個局域網，iPad通過無線網接入。

展廳中控程序包含：

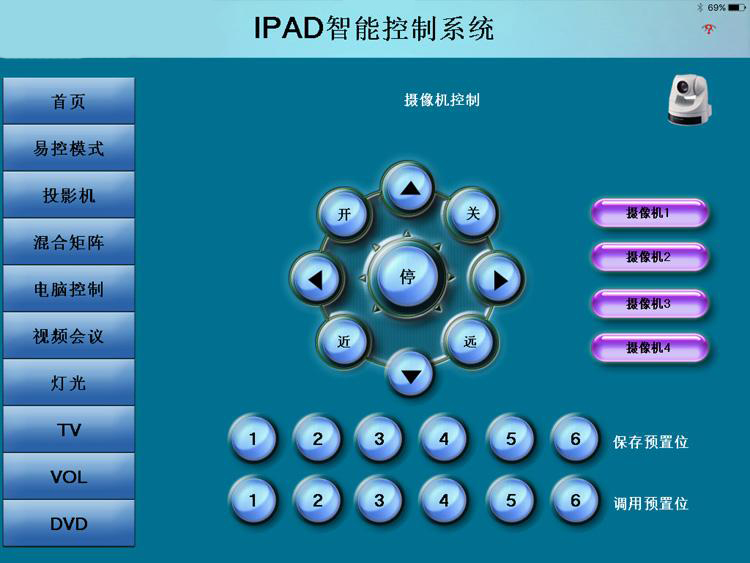

1、iPad界面程序

在iPad上面運行的界面程序，它的功能是發送相應的指令到中控電腦，一般情況下，對美工設計沒有太高要求，主要是功能清晰，結構明了，易操作即可。

2、中控電腦

用于接受iPad發出來的指令，所有的控制指令都是中控電腦發出和接收的，控制燈光，控制投影機和電腦開關，控制音量大小，控制影片播放等。

3、串口類設備控制

串口卡插在中控電腦上，用于和串口類設備進行通訊。燈光控制器，即繼電器，中控電腦控制繼電器的吸合和斷開，從而控制燈光的打開和關閉。對于可調亮暗的燈光，一般用可變電阻控制器，即通過電阻的改變控制電流的大小，從而控制燈光的漸亮或是漸暗。

中控電腦通過網絡發送投影機和電腦開關的信號。

4、投影機開關控制

投影機開關控制需要支持PJLink協議(如果支持此標準協議，所有投影機廠家的開關機指令都是一樣的)才可以通過網絡控制開關。如果不支持此協議，就只能用串口進行控制，比較麻煩，因為各個廠家的串口通訊碼一般是不一樣的。

5、電腦開關控制

前幾年控制電腦的開關一般是繼電器的方式，即通過繼電器來控制電腦按鈕的斷開和閉合，但這種方式一般沒反饋，因為它只是一個按鈕，開關次數多了后，根本不知道現在是開的狀態還是關的狀態。近幾年大部分主板都支持網絡喚醒功能，通過網絡就可以控制電腦的打開，電腦的關閉是通過寫一個小的程序?qū)崿F(xiàn)的，這樣開和關就分開了，一般不會出問題。

6、影片控制

中控電腦通過網絡發送指令給影片播放的電腦，影片播放電腦上面的播放程序或者融合程序接收此指令，從而實現影片的暫停、播放和切換。

我們在調試中控的時候，第一步就是要把網絡調通。各個電腦之間互相ping通，iPad和電腦也相互ping通、在調串口類設備的時候，先用串口調試助手單個進行控制、調試，每個設備都調試好后，再接入整個中控系統。
